Vous avez la façade de votre tableau de bord démontée sous les yeux. Votre nouvel autoradio attend son heure. Pourtant, face au tas de spaghettis du faisceau électrique et à une notice traduite à la truelle, l'angoisse monte. Vos yeux bloquent sur deux fils étiquetés « KEY1 » et « KEY2 ». Les ignorer ? Vous condamnez définitivement vos commandes au volant. Les brancher au hasard ? Bonjour la panne. Installer un autoradio de seconde monte ne devrait plus ressembler à une loterie. La plupart des gens y vont à l'aveugle. Nous, on va faire l'inverse.
"Pour brancher les fils Key 1 et Key 2 de votre autoradio Android, connectez-les aux fils de signaux analogiques de vos commandes au volant (SWC) présents sur le faisceau d'origine. Reliez impérativement le fil de masse (GND). Si votre véhicule utilise un décodeur CANbus, ne branchez pas ces fils.

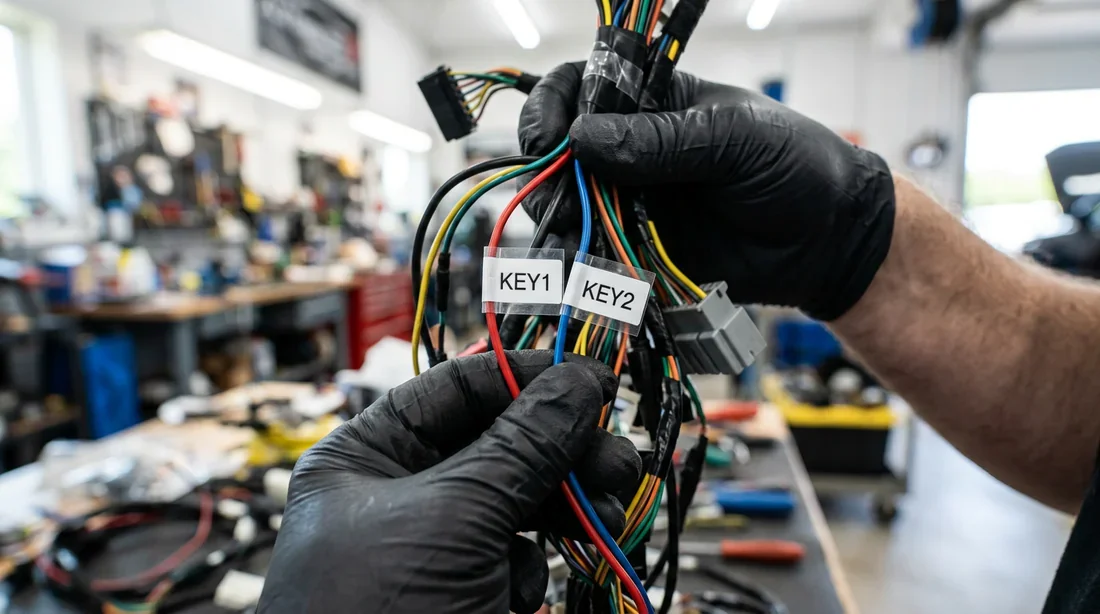

Comprendre le rôle des fils Key 1 et Key 2
Avant d'attaquer les câbles à la pince coupante, comprenez un minimum la logique. Les fameux fils « Key 1 » et « Key 2 », souvent regroupés sous le terme SWC (Steering Wheel Control), ont un seul boulot. Ils font le pont entre les boutons physiques de votre volant et le cerveau de votre nouvel écran.
Techniquement, on parle d'un signal analogique basé sur la variation de résistance. Chaque bouton du volant possède sa propre valeur d'impédance, mesurée en Ohms. Vous appuyez sur « Volume + », le circuit se ferme et envoie un micro-courant ultra-précis. Le fil Key 1 (ou Key 2) attrape cette information au vol. L'autoradio la traduit en commande logicielle. Zéro magie là-dedans, juste de l'électronique de base.

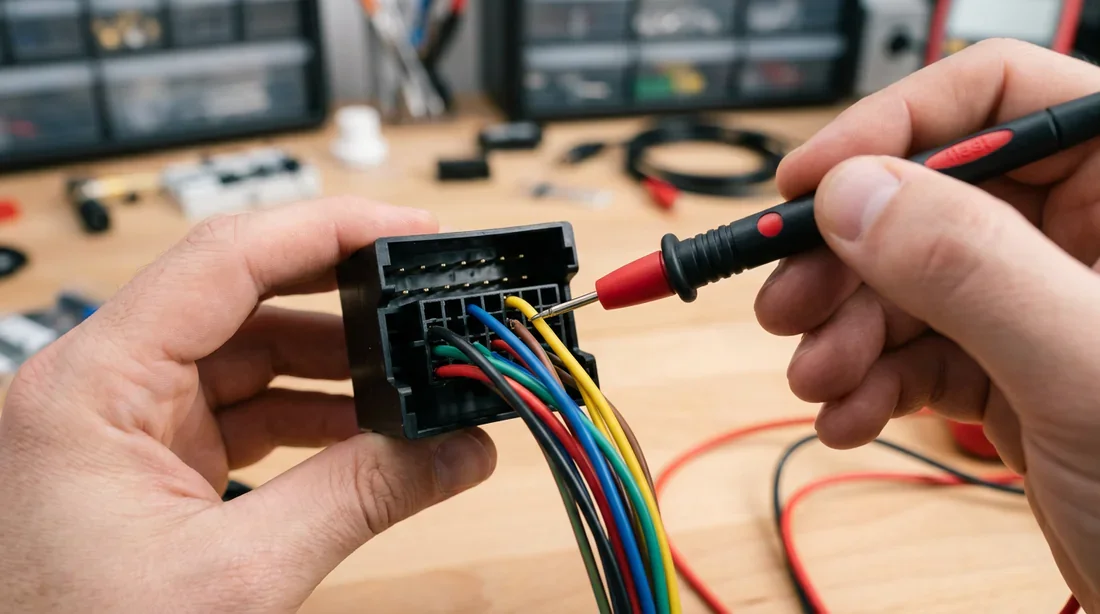

Test des fils au multimètre
Le matériel indispensable avant de commencer
Oubliez tout de suite le bricolage du dimanche qui consiste à torsader deux fils et à prier pour que ça tienne au premier dos d'âne. Une installation propre demande de vrais outils, sous peine de flinguer votre signal analogique.
Préparez votre plan de travail. Un multimètre numérique reste l'arme absolue pour identifier l'impédance des fils d'origine sans jouer aux devinettes. Prévoyez aussi des cosses thermorétractables ou de vrais connecteurs rapides pour assurer une liaison électrique parfaite sans déperdition. Prenez un outil de dégarnissage en plastique si vous tenez à vos plastiques intérieurs, une pince à dénuder de précision car les câbles SWC cassent de peur, et un rouleau de ruban adhésif d'électricien pour isoler le reste.

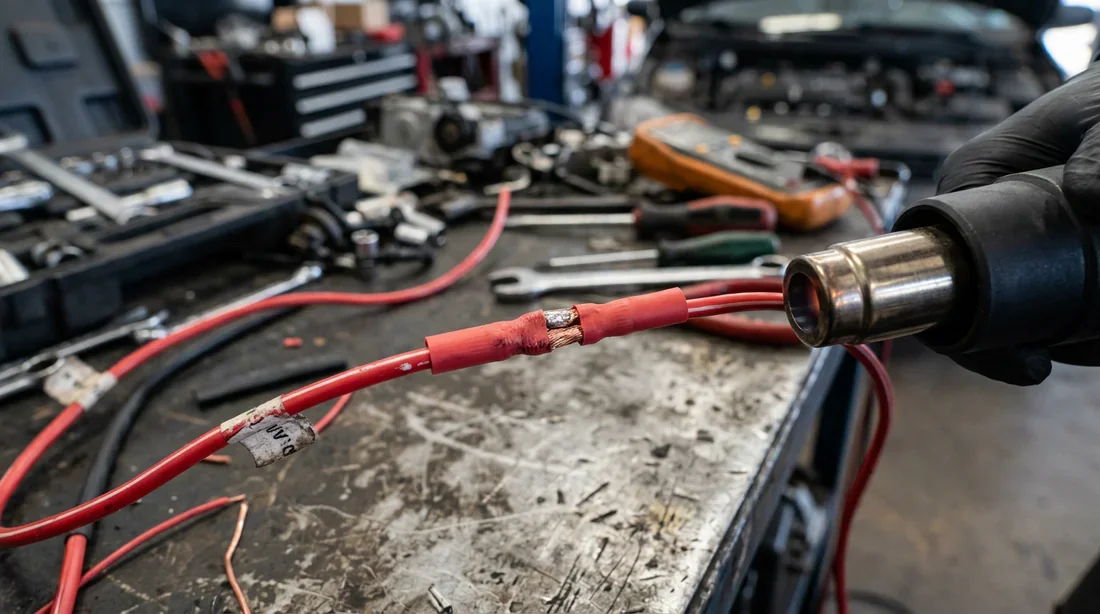

Isolation des connexions électriques
Les 3 étapes pour brancher Key 1 et Key 2 correctement
On passe à la pratique. Notre objectif consiste à raccorder cet écran Android 2 DIN au faisceau d'origine de la voiture en respectant scrupuleusement le schéma de câblage. Suivez ces trois étapes, impossible de se planter.
Étape 1 : identifier les fils d'origine au multimètre
La vraie différence entre un bidouilleur et un pro se joue maintenant. Repérez la vieille prise de l'ancien poste. Allumez votre multimètre en position Ohms (Ω). Collez la sonde noire sur une vraie masse métallique, comme un écrou bien nu, ou sur la broche de masse du faisceau. Avec la sonde rouge, testez les fils inconnus un par un. Pendant le contact, gardez le doigt appuyé fermement sur la touche « Volume + » de votre volant.
L'écran affiche « 1 » ou « OL » (Open Loop) ? Passez au fil suivant. La valeur s'effondre d'un coup pour se figer sur un chiffre précis, par exemple 150 Ohms ? Bingo. Vous tenez le fil de commande de la voiture.
Étape 2 : connecter Key1, Key2 et la masse (GND)
Source identifiée. Le branchement physique tolère zéro approximation. Reliez le fil que vous venez de trouver au fil Key 1 marron de votre nouvel écran, même si les couleurs changent parfois selon le fabricant.
La règle d'or pour un véhicule avec un seul fil de commande : raccordez-le uniquement sur Key 1, isolez Key 2 avec du ruban adhésif, ET soudez impérativement la masse des commandes au fil GND noir de l'autoradio.
Zapper cette masse commune représente l'erreur la plus fréquente sur les forums auto. Pas de retour propre (le fameux Ground), pas de boucle électrique. Le courant s'arrête net.
Étape 3 : programmer l'autoradio Android
Votre câblage frôle la perfection, mais vous appuyez sur le volant et la radio ne réagit pas. Aucune panique. L'appareil ignore totalement les valeurs électriques de votre voiture à ce stade. Passez au paramétrage logiciel.
Mettez le contact. Fouillez dans les menus du poste Android. Cherchez l'onglet Paramètres, puis naviguez vers SWC, Volant ou Commandes au volant.
L'apprentissage prend trente secondes. Touchez l'icône « Volume + » sur la dalle tactile. Elle clignote. Maintenez enfoncé le bouton physique correspondant sur votre volant. L'écran valide la manipulation par un changement de couleur de l'icône. Faites de même pour le reste des fonctions (Suivant, Précédent, Mode, Mute). Surtout, cliquez sur la disquette de sauvegarde avant de fermer la fenêtre.
Cas du CANbus : faut-il vraiment brancher Key 1 et Key 2 ?
Sur un véhicule récent post-2010, l'architecture multiplexée change la donne. On oublie les signaux analogiques, on passe aux paquets de données numériques transitant sur un réseau complexe.
Normalement, votre autoradio arrive avec un décodeur CANbus, ce petit boîtier noir calé sur le faisceau ISO. C'est votre traducteur officiel. Dans ce cas précis, je vous interdis de toucher aux fils Key 1 et Key 2 manuellement. Le boîtier s'occupe de tout via les broches d'alimentation et de données.
| Système de la voiture | Comment brancher ? | Configuration requise |
|---|---|---|
| Analogique (Ancienne génération) | Connexion directe des fils Key 1, Key 2 et GND | Apprentissage manuel dans le menu SWC de l'autoradio |
| Multiplexé (Boîtier CANbus fourni) | Ne rien brancher sur Key 1 et Key 2 | Sélection du modèle de véhicule dans les « Paramètres Usine » de l'écran |
Bidouiller les fils de la colonne de direction d'une voiture multiplexée relève du suicide électronique. Une erreur de branchement va corrompre les trames du réseau et transformer votre tableau de bord en sapin de Noël. Nous en avons déjà parlé dans notre dossier sur l'Erreur système contrôle dynamique Nissan Qashqai : causes et solutions, un simple retour de tension foireux et la voiture passe en mode dégradé. Faites confiance au boîtier CANbus.
4 pannes fréquentes et leurs solutions de diagnostic
Même avec une méthode militaire, l'électronique de seconde monte réserve son lot de blagues. Je vous liste les galères les plus fréquentes sur le terrain.
Les boutons ne répondent pas du tout
La procédure d'apprentissage est en cours, mais la dalle tactile reste de marbre à vos pressions. Ça sent le défaut de masse à plein nez. Cherchez le fil de masse spécifique aux commandes de votre volant sur le faisceau d'origine. Reliez-le sans pitié au fil GND noir du poste Android. Si la boucle de résistance reste ouverte, rien ne marchera.
Les fonctions des boutons sautent de façon erratique
Vous voulez monter le volume, l'appareil lance la radio. Le lecteur lit mal les valeurs en Ohms. La cause classique provient de connexions oxydées ou de dominos vissés à la hâte. Coupez la bidouille, posez des cosses propres. Purgez ensuite la mémoire du menu SWC et refaites l'apprentissage en appuyant très fermement sur les touches de votre volant.
Seule la moitié des boutons réagit
Votre constructeur a joué la carte de l'architecture scindée. Un faisceau gère le son, un second gère exclusivement les appels Bluetooth. Identifiez le second fil de signal sur la prise constructeur. Envoyez le premier groupe sur le fil Key 1 marron, et le second sur le fil Key 2 rose.
La configuration disparaît au redémarrage
Vous retirez la clé, et le lendemain matin, l'autoradio repart à zéro. Vos branchements SWC n'ont rien à voir là-dedans. Visez l'alimentation principale. Le fil de mémoire permanente (le +12V jaune) ne reçoit pas de jus en continu. Il se retrouve souvent inversé avec le +12V après contact (le rouge). Permutez-les sur le faisceau ISO et l'appareil arrêtera de faire une amnésie.
❓Foire Aux Questions (FAQ)
Peut-on griller le poste en inversant Key 1 et Key 2 ?
Non. Vous pouvez inverser ces deux fils sans faire fumer la carte mère, ils véhiculent un micro-courant inoffensif. Par contre, si vous connectez par erreur une alimentation 12V sur un fil Key, les composants fonderont instantanément.
Ma voiture n'a qu'un seul fil pour le volant, je fais quoi ?
Vous le reliez uniquement au fil Key 1. Vous isolez proprement le fil Key 2 avec du ruban adhésif pour parer à tout faux contact. Et vous connectez la masse d'origine sur le fil GND de l'autoradio.
Le SWC sert-il à quelque chose avec CarPlay ou Android Auto ?
Totalement. Ces fils permettent au poste natif de décoder votre impulsion mécanique. CarPlay ou Android Auto récupèrent ensuite cette donnée pour changer vos pistes ou gérer le son automatiquement. Sans configuration initiale sur l'interface Android de base, vos applications resteront sourdes à vos commandes.
