Schéma complet du triangle de suspension et fonctionnement
Table des matières
Vous sortez du garage avec un devis salé pour le remplacement de votre train avant, le doute s'installe. Faut-il vraiment tout changer ? Ou s'agit-il d'une simple pièce usée que vous pourriez identifier par vous-même ? Savoir lire et comprendre la mécanique de son propre véhicule reste notre meilleure arme face aux dépenses injustifiées. Personnellement, je déteste payer à l'aveugle.
"Le triangle de suspension constitue la pièce maîtresse du châssis qui relie le moyeu de la roue au berceau du véhicule. Sur un schéma classique, il prend la forme d'un A ou d'un L. Il maintient la roue dans son axe, absorbe les chocs via ses silentblocs et pivote grâce à sa rotule.
Le rôle du triangle de suspension dans le train avant
Au cœur du train avant de votre véhicule, le triangle agit exactement comme un bras humain musclé. Il assure la liaison directe entre le châssis fixe de la voiture et la roue mobile.
Son rôle exige un équilibre parfait. Il permet à la roue d'encaisser les pires nids-de-poule et les déformations de la route, tout en la gardant parfaitement droite. Sans lui ? La stabilité de votre système MacPherson s'effondre au premier freinage appuyé. C'est mécanique.
Avec le poids grandissant des véhicules modernes, cette pièce de liaison subit des contraintes physiques extrêmes. Maîtriser son fonctionnement nous donne un avantage certain face aux factures de réparation parfois délirantes.

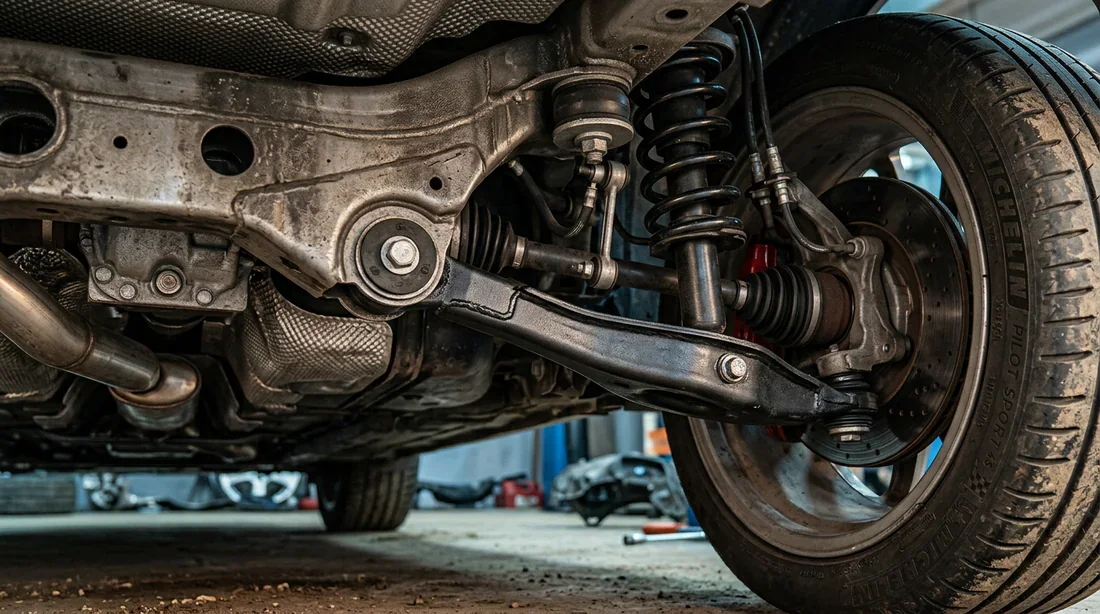

Emplacement du triangle de suspension sous le véhicule

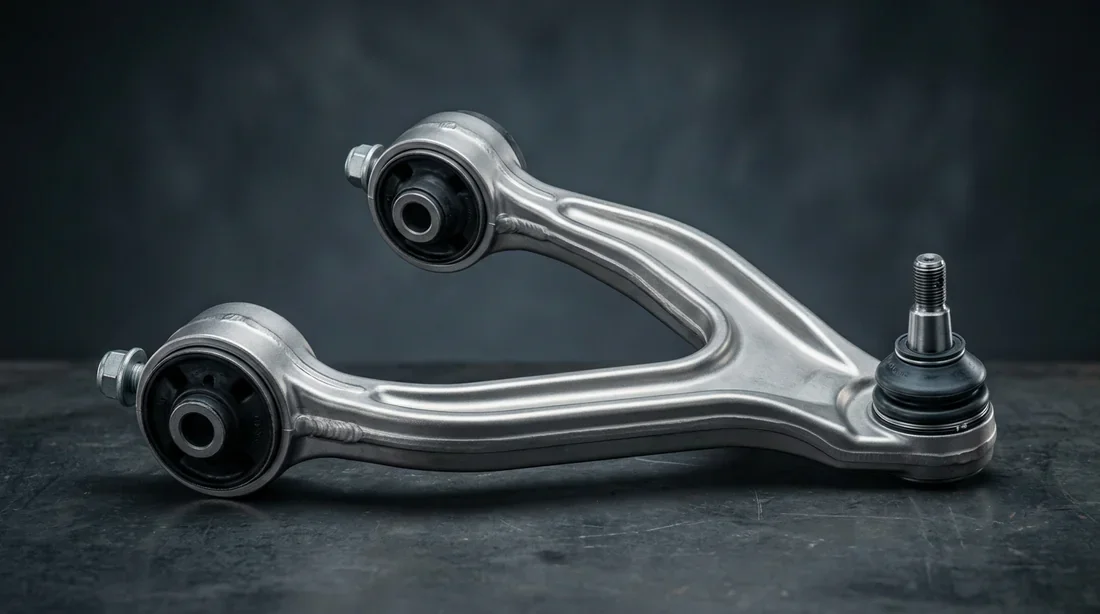

Anatomie du triangle de suspension sur plan
Observer un éclaté technique détaillé démystifie totalement cette pièce métallique. Ne croyez pas qu'un triangle soit un bloc rigide et monolithique coulé d'une seule traite.
C'est un assemblage complexe de trois points d'ancrage vitaux. Ils pivotent. Ils fléchissent. Ils absorbent l'énergie cinétique. Apprenons ensemble à lire cette cartographie pour cibler précisément la source d'un problème.
La rotule de suspension
Située à l'extrémité pointue du triangle, cette pièce articulée se fixe directement sur le moyeu de roue. Imaginez une petite sphère métallique emprisonnée dans un logement abondamment graissé.
Elle agit comme un pivot multidirectionnel. Grâce à sa liberté de mouvement, votre roue braque de gauche à droite, monte et descend sous l'action des amortisseurs. C'est une véritable merveille d'ingénierie quand on y pense.
Les silentblocs
À la base du schéma, côté châssis, deux grosses bagues se fixent solidement sur le berceau moteur. Oubliez l'acier pur ici. Ces articulations internes contiennent de la matière souple.
Ce silentbloc caoutchouc fonctionne comme un filtre anti-vibrations naturel. Il absorbe les aspérités destructrices de l'asphalte et empêche les chocs violents de remonter dans l'habitacle ou le volant.
Le corps de la pièce
La structure principale reliant ces trois points névralgiques dessine un « A » majuscule, parfois un grand « L ». La résistance des matériaux reste l'enjeu majeur de cette ossature.
Historiquement fabriqué en tôle emboutie robuste ou en fonte d'acier, le corps du triangle adopte désormais massivement l'aluminium. Pourquoi un tel changement ? Cet alliage allégé réduit les masses non suspendues et optimise l'autonomie de nos voitures.
3 signes d'usure repérables grâce au schéma
Associer un bruit parasite à une zone précise de l'illustration technique définit la vraie compétence d'un bon diagnosticien. Chaque symptôme correspond mécaniquement à un composant précis. C'est logique et implacable.
Le claquement métallique sur les bosses
Vous entendez un « clac » sec et désagréable au passage d'un dos d'âne ou sur une route dégradée ? Concentrez votre attention sur la pointe extérieure du schéma technique.
Ce bruit caractéristique trahit très souvent une rotule avec un jeu mécanique excessif. La sphère métallique n'est plus maintenue. Elle tape contre sa paroi. Le diagnostic tombe, elle est en fin de vie.
Le grincement et la direction floue
Une sensation de flottement sur l'autoroute me donne toujours des sueurs froides. Si vous ressentez cela, ou un grincement de vieux sommier au freinage, regardez directement vers les points d'ancrage du berceau.
Les fixations internes souffrent en silence. Le caoutchouc de vos silentblocs finit par se craqueler, s'écraser ou se déchirer totalement. La pièce perd alors son parfait alignement d'origine.
Le décalage du volant après un choc
Votre volant n'est plus centré après avoir heurté violemment un trottoir ? Le corps même du triangle a probablement plié sous l'énergie de l'impact.
Une tôle déformée modifie l'angle d'ouverture de votre roue et ruine immédiatement votre géométrie. Cette anomalie engendre systématiquement une dégradation rapide des gommes. Si vous constatez ce phénomène, je vous conseille vivement de lire notre dossier d'analyse : Usure pneu extérieur : le parallélisme en cause ?.
Diagnostic visuel et mécanique du triangle
Passons de la théorie à la pratique sous le capot. Contrôler soi-même cet organe de sécurité ne nécessite pas forcément l'équipement d'un atelier professionnel.
Avant toute manipulation sous le châssis, rassemblez les outils adéquats pour intervenir en toute sécurité :
-
Un cric hydraulique de bonne facture
-
Des chandelles de sécurité pour bloquer le véhicule
-
Un démonte-pneu ou un solide pied-de-biche
-
Une lampe torche pour inspecter les zones sombres
Soulevez l'avant de la voiture et placez fermement vos mains à « 9h et 15h » sur les flancs du pneu. Secouez l'ensemble de gauche à droite. Si vous percevez un « cloc » ou un léger débattement suspect, l'anomalie se confirme. Utilisez ensuite votre outil de levier pour éprouver la rigidité des ancrages internes.
| Partie du schéma concernée | Symptôme ressenti | Méthode de test visuel/mécanique |
|---|---|---|
| Rotule (côté moyeu) | Bruits secs, claquements sur nids-de-poule | Manipuler la roue levée (9h/15h) pour ressentir le jeu. Vérifier si le soufflet en caoutchouc est percé. |
| Silentblocs (côté berceau) | Flottement du train avant, grincements | Insérer le pied-de-biche entre la fixation et le châssis. Faire levier pour observer si le caoutchouc cède ou se déchire. |
| Corps de la pièce | Volant désaxé, véhicule qui tire sur un côté | Comparaison visuelle stricte entre le côté gauche et droit. Mesure des diagonales pour repérer une déformation. |
Observez attentivement les éléments périphériques lors de votre examen. Unerotule de direction usée ou des fixations de la barre stabilisatrice fatiguées génèrent des bruits très similaires qu'il est facile de confondre avec un triangle défaillant.
❓Foire Aux Questions (FAQ)
Quelle est la différence entre un bras et un triangle de suspension ?
Un bras de suspension classique ne possède que deux points de fixation. Il dessine une ligne simple. Le triangle se verrouille sur trois points d'ancrage, deux sur le châssis et un sur la roue. Cela garantit une structure nettement plus rigide pour guider le véhicule en courbe.
Où trouver le schéma exact du triangle pour ma voiture ?
La Revue Technique Automobile (RTA) correspondant à l'immatriculation de votre modèle reste la référence absolue. Je vous conseille aussi de fouiller les catalogues de pièces détachées des équipementiers en ligne. Ils fournissent d'excellents éclatés techniques qui intègrent les références constructeur.
Peut-on changer uniquement le silentbloc sans changer tout le triangle ?
Techniquement oui. Vous pouvez extraire la bague détériorée à l'aide d'une presse hydraulique et y insérer une pièce neuve. Néanmoins, compte tenu du temps de main-d'œuvre facturé et du prix très abordable d'un triangle complet pré-assemblé, le remplacement total s'avère bien plus économique.
Un triangle de suspension défectueux passe-t-il au contrôle technique ?
Absolument pas. Le centre de contrôle technique valide automatiquement une contre-visite majeure au moindre jeu excessif constaté. Il s'agit d'un élément prioritaire de sécurité active. Une rupture soudaine provoque la perte totale de contrôle du véhicule, un risque impensable à prendre.
Vous avez maintenant les cartes en main pour analyser la suspension de votre voiture avec l'œil d'un technicien. Chaque centimètre de cette pièce, de l'articulation directionnelle aux bagues de filtrage, possède ses propres limites d'usure. Prévoyez-vous d'inspecter vos soubassements ce week-end ou préférez-vous déléguer ce diagnostic à votre garagiste habituel ? Partagez vos retours d'expérience et vos méthodes dans les commentaires !
