Vous venez de suer sang et eau pour remplacer le joint de culasse ou le faisceau électrique de votre moteur VW 1.9 TDI. Vous mettez le contact. Au moment de donner le coup de clé, le verdict tombe. Le moteur claque, vibre comme une machine à laver essorant des briques, ou refuse tout net de démarrer. Sur les forums de mécanique, on lit tout et son contraire entre la numérotation physique des cylindres et le cycle d'injection. Il est grand temps d'arrêter les approximations. Entretenir ce bloc mythique du groupe VAG demande une rigueur chirurgicale.
"L'ordre d'injection pour le moteur 1.9 TDI de Volkswagen est le 1-3-4-2. La numérotation des cylindres commence toujours du côté de la courroie de distribution (le cylindre n°1) et se termine du côté du volant moteur (le cylindre n°4). Respecter cet ordre à la lettre garantit le fonctionnement optimal du faisceau d'injecteurs-pompes.
L'ordre d'injection exact du 1.9 TDI
La mécanique ne négocie jamais. Le calculateur (ECU) commande les injecteurs selon un schéma bête et méchant : le fameux 1-3-4-2. Sur le cycle 4 temps de ce moteur légendaire, cette alternance répartit l'effort thermique et encaisse les énormes contraintes de torsion sur le vilebrequin. Sans cet ordre millimétré, les explosions asymétriques détruisent rapidement l'équipage mobile. On dit souvent que le 1.9 TDI est indestructible. Pour le garder en vie, vous devez maîtriser ses fondamentaux techniques du bout des doigts.

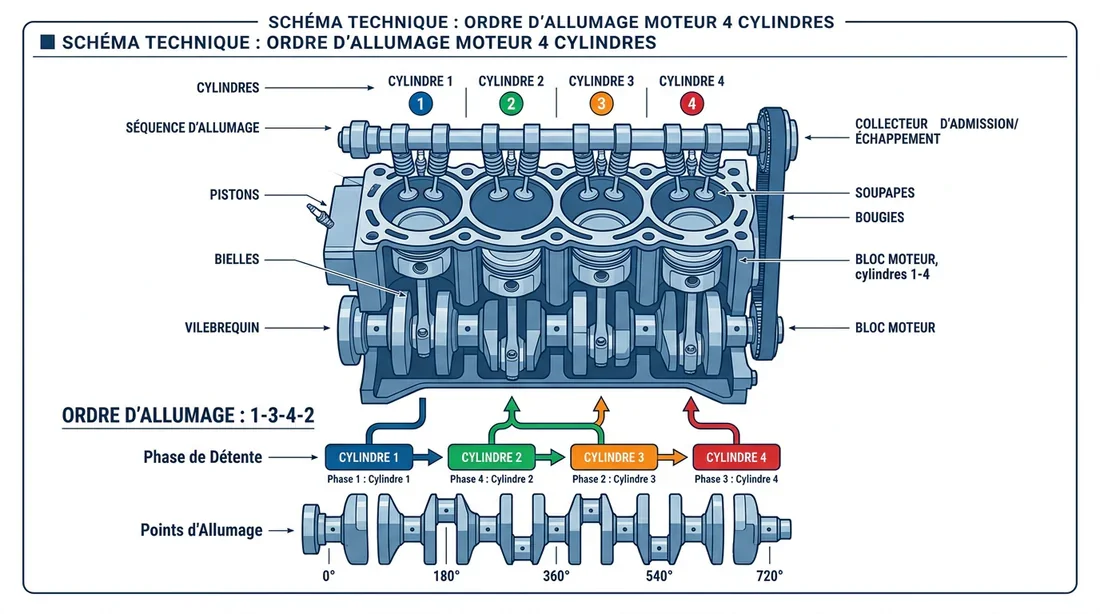

Schéma ordre injection
La différence entre numérotation physique et cycle d'injection
C'est franchement là que je vois la majorité des bricoleurs du dimanche s'arracher les cheveux. Séparez immédiatement l'emplacement physique des pièces de leur séquence d'activation électronique. Ouvrez le capot. Le cylindre 1 vous regarde à gauche, collé à la courroie de distribution. Le cylindre 4 se cache à droite, tout contre la boîte de vitesses et le volant moteur.
L'architecture de la culasse obéit donc à une géométrie évidente : 1, 2, 3 et 4, de gauche à droite. Mais le calculateur s'en moque. Il balance la pression de gazole d'abord dans le cylindre 1, puis le 3, le 4, et termine par le 2. Ne confondez jamais le bout de plastique qu'on branche sur le bloc avec l'ordre de réveil de l'injecteur-pompe.
Outil de diagnostic OBD
Les trois symptômes d'un faisceau électrique inversé
Sous le cache-culbuteurs, se tromper de fiche reste l'erreur la plus classique après un gros chantier. L'électronique ne vous fera aucun cadeau. Voici les signaux d'alerte immédiats.
1. Claquements métalliques et vibrations de tracteur
Le moteur tourne clairement sur trois pattes, voire pire. Le gazole arrive au pire moment du cycle de compression. Cette désynchronisation totale génère un violent claquement mécanique sous le capot. Le bloc tremble sur ses silentblocs de façon totalement anormale. Coupez le contact tout de suite.
2. Fumée épaisse et odeur de gazole imbrûlé
Qui dit mauvaise combustion dit gaz résiduels. Une épaisse fumée blanche ou grise envahit immédiatement la sortie d'échappement. L'air pique les yeux et sature l'atelier d'une très forte odeur âcre de carburant.
3. Les fameux codes défauts de ratés d'allumage
L'électronique embarquée capte l'anomalie en un éclair. Un coup de valise diagnostique remontera des codes spécifiques signalant des ratés de combustion (les fameux misfires). Vous lirez un code P0301 pour pointer directement une panne sur le cylindre 1, ou un P0302 pour dénoncer un souci sur le cylindre 2.
Le verdict des blocs de mesure : contrôler ses injecteurs au VCDS
Après le remontage, je passe toujours par une vérification informatique des valeurs d'injection. Le logiciel VCDS (notre bon vieux VAG-COM) valide la santé de chaque composant. Branchez votre câble OBD au véhicule. Entrez dans le calculateur moteur (le module 01). Foncez dans la section des Blocs de mesure (la fonction 08) et affichez le canal 13.
Cet écran vous montre la régulation du ralenti en analysant la correction du débit d'injection pour chaque cylindre.
| État du moteur | Valeur de déviation (mg/str) | Diagnostic |
|---|---|---|
| Parfait | Proche de 0.00 | Combustion optimale, faisceau parfaitement branché. |
| Tolérable | Entre -1.0 et +1.0 | Usure normale du bloc ou très léger déséquilibre. |
| Défaillant | Proche de +/- 2.80 | Erreur de branchement, faisceau HS ou injecteur grippé. |
Ma méthode pour rebrancher vos injecteurs-pompes du premier coup
Un remontage propre exige de la méthode et un excellent sens de l'observation. Suivez ma routine pour éviter les inversions qui coûtent un bras.
-
Scrutez les longueurs des fils sur votre faisceau neuf. Ils sont taillés sur mesure pour empêcher les erreurs.
-
Prenez le fil le plus long et connectez-le au cylindre 1, côté courroie de distribution.
-
Branchez ensuite les cylindres 2, 3 et 4 en avançant progressivement vers la droite, côté volant moteur.
-
Écoutez attentivement. Chaque cosse doit produire un « clic » franc sur la tête de l'injecteur.
-
Glissez le câble bien à plat dans sa goulotte d'origine. Le moindre frottement contre l'arbre à cames va littéralement cisailler votre pièce neuve.
Nettoyez toujours les fiches à la bombe contact avant le clipsage final. Sur les blocs 1.9 TDI performants comme le TDI 130 ou le TDI 150, l'huile très chaude baigne les éléments et dégrade sévèrement les contacts électriques au fil des années.
Le calage et le branchement du système d'injection n'ont désormais plus aucun secret pour vous. L'erreur humaine est hors jeu et votre moteur respire à nouveau correctement. Quel chantier mécanique vous attend le week-end prochain sur votre TDI ? Balancez vos galères ou vos réussites dans la zone de commentaires juste en bas, on en discute ensemble.
❓Foire Aux Questions (FAQ)
Où se trouve le cylindre 1 sur un 1.9 TDI ?
Il trône toujours du côté de la courroie de distribution, à l'opposé direct de la boîte de vitesses.
Peut-on intervertir les injecteurs sur un 1.9 TDI ?
Mécaniquement oui. Vous devez cependant refaire impérativement le réglage des culbuteurs. On parle généralement d'un serrage à fond suivi d'un desserrage de 180° ou 225° selon l'année de production. Gardez surtout l'ordre d'injection d'origine au niveau du faisceau.
Quel est le couple de serrage des brides d'injecteurs 1.9 TDI ?
On tourne typiquement autour de 12 Nm, accompagnés d'un serrage angulaire de 270°. Vérifiez tout de même votre code moteur exact (ARL, ASZ, BLS). Je rappelle qu'il faut toujours utiliser des vis de fixation neuves car les anciennes s'allongent et finissent par casser net dans la culasse.
