Capteur d'accélération : fonctionnement et diagnostic
Table des matières
Votre valise de diagnostic OBD vient d'afficher un code défaut lié à l'ESP ou aux airbags. La tuile. Vous vous retrouvez face à un composant mystérieux pour la plupart des conducteurs, à savoir le capteur d'accélération. Avant de lâcher un billet de 500 euros pour un remplacement à l'aveugle, prenez une grande inspiration. Comprendre ce qui se passe vraiment à l'intérieur de ce petit boîtier électronique reste notre meilleure arme pour aborder sereinement la réparation.
"Le principe de fonctionnement d'un capteur d'accélération (accéléromètre) repose sur la loi de Newton. Il mesure la force d'inertie exercée sur une masse sismique interne lors d'un changement de vitesse. Selon la technologie (piézoélectrique, capacitive ou MEMS), cette déformation mécanique est ensuite convertie en signal électrique mesurable.
Qu'est-ce qu'un capteur d'accélération (accéléromètre) ?

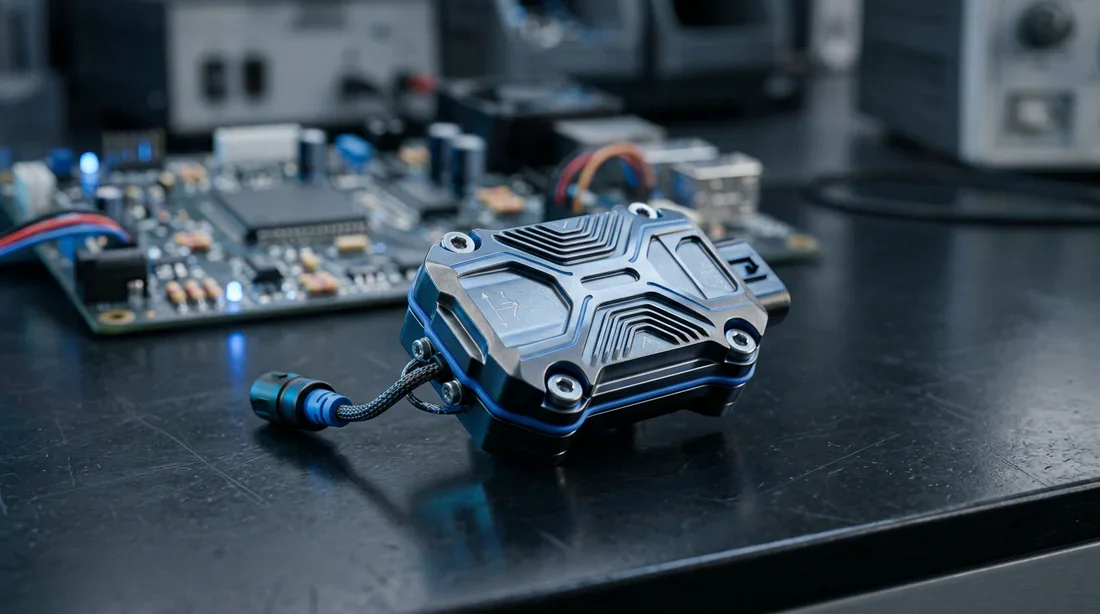

Aujourd'hui, l'électronique fait la loi sous nos capots. C'est un fait indéniable. Un capteur d'accélération, que l'on appelle souvent accéléromètre, a une fonction très simple. Il capte l'accélération linéaire de votre voiture. Oubliez les gros boîtiers mécaniques des années 90. L'industrie automobile a massivement basculé vers les systèmes MEMS (Micro-Electro-Mechanical Systems). Ces puces microscopiques pullulent partout. Elles font basculer l'écran de votre téléphone, certes, mais elles sauvent surtout des vies sur la route. Leur véritable mission consiste à encaisser un mouvement physique brutal pour le transformer instantanément en une donnée numérique exploitable.

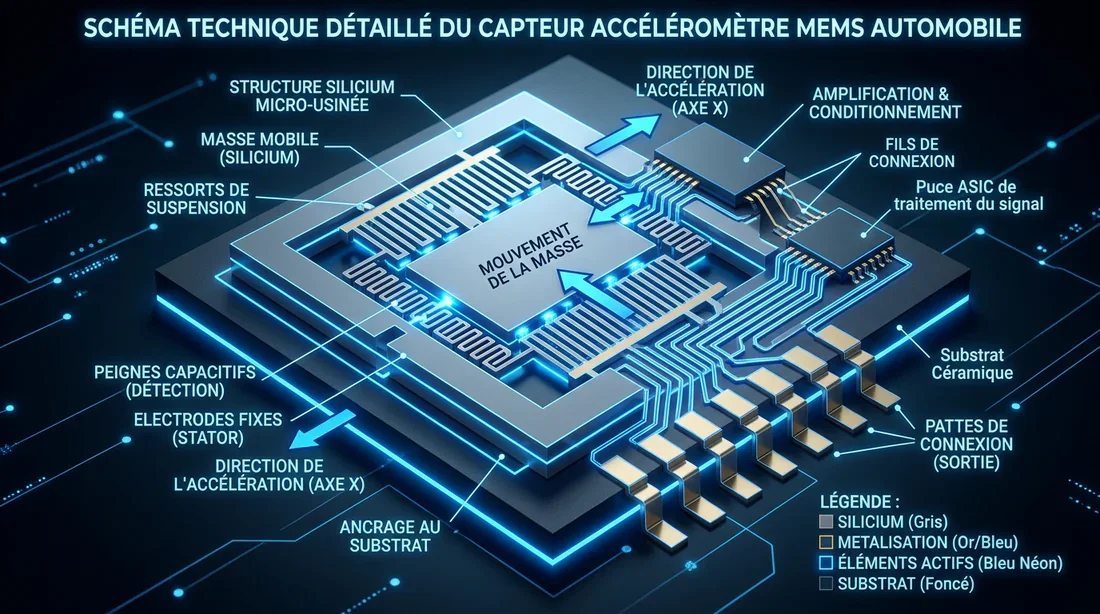

Fonctionnement interne d'un capteur MEMS
Le capteur d'accélération et son principe de fonctionnement
La physique cachée derrière cette petite puce noire a de quoi surprendre. Pour saisir le capteur d'accélération principe de fonctionnement dans son ensemble, revenons aux bases. Tout repose sur le bon vieux système « Masse-Ressort-Amortisseur ». Imaginez-vous un instant côté passager dans une sportive un peu musclée. Le conducteur écrase subitement la pédale de droite. Vous êtes violemment plaqué contre votre dossier.
C'est exactement ce que subit la masse sismique à l'intérieur du capteur. Cette minuscule pièce mobile flotte, suspendue par une structure flexible agissant comme un ressort. Lors d'un freinage d'urgence, la deuxième loi de Newton frappe fort. Le boîtier fixé au châssis freine avec le véhicule. En revanche, la masse interne a tendance à continuer sa course par pure inertie. Cette résistance génère une véritable force d'inertie. Le déplacement infinitésimal de ce bout de métal crée une anomalie physique. Le circuit électronique capte alors cette différence. Il la convertit immédiatement en signal analogique ou numérique. Un microcontrôleur se charge ensuite de lire cette tension pour déduire la violence exacte du choc.

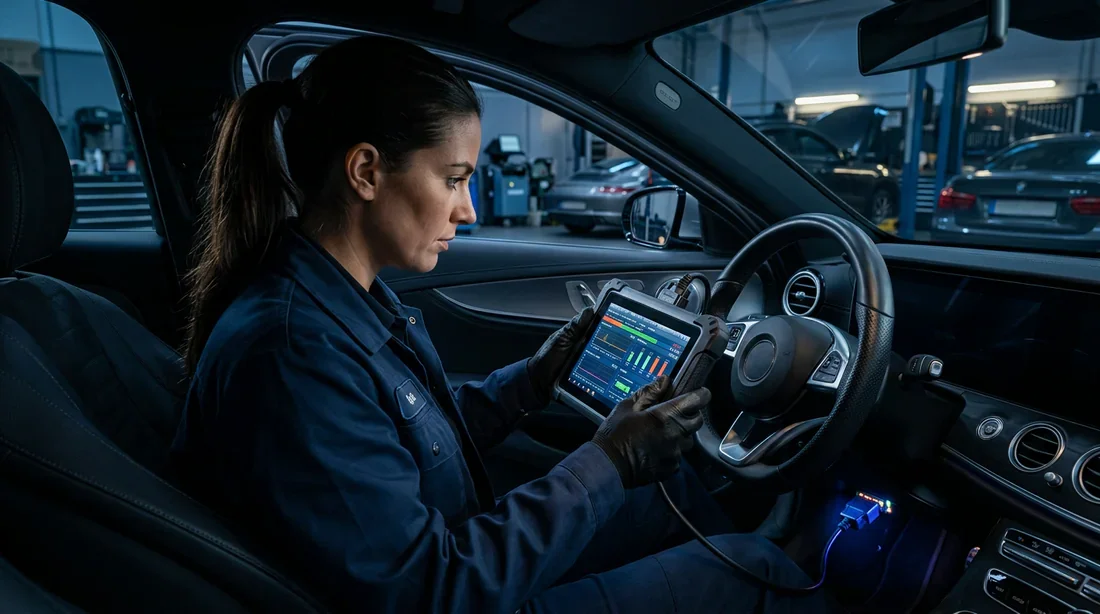

Diagnostic d'un capteur d'accélération défaillant
Les 3 grandes technologies de mesure
Convertir le mouvement d'un poids microscopique en électricité exige une précision hors norme. Les ingénieurs misent principalement sur trois méthodes pour réussir ce tour de force.
Capteurs capacitifs (Technologie MEMS)
Nous parlons ici du standard absolu de l'industrie automobile moderne. La masse sismique loge délicatement entre plusieurs électrodes fixes. Le tout forme un condensateur électrique. Quand vous accélérez, la masse mobile bouge. L'écartement entre les plaques se réduit alors d'un cheveu. Ce micro-rapprochement modifie instantanément la capacité électrique du circuit. Je trouve cette méthode redoutablement efficace. Elle coûte très peu cher à produire en grande série et encaisse parfaitement les contraintes de l'embarqué.
Capteurs piézoélectriques
L'approche change radicalement. Elle exploite l'effet piézoélectrique de matériaux spécifiques. Le capteur renferme des cristaux, souvent du quartz. Lors d'un gros coup de patin, la masse vient écraser ce cristal. Sous cette terrible pression, le quartz réagit en crachant une tension électrique proportionnelle au choc. Cette technologie fascine par sa robustesse. Ce capteur encaisse les pires vibrations et lit les impacts les plus violents sans broncher.
Capteurs piézorésistifs
Très proche de la méthode précédente, ce modèle a pourtant une différence majeure. Il ne génère aucun courant par lui-même. Il se contente de modifier sa résistance électrique sous la pression mécanique. La masse vient déformer une minuscule jauge de contrainte. Si la précision de lecture frise la perfection, cette méthode a un gros défaut car elle réclame une alimentation électrique continue pour surveiller les variations de résistance.
Comparatif des technologies d'accéléromètres
| Technologie | Avantages | Inconvénients | Application principale |
|---|---|---|---|
| Capacitif (MEMS) | Faible coût, excellente stabilité thermique, miniaturisation massive | Sensibilité aux interférences électromagnétiques | Systèmes embarqués (Smartphones, Automobile) |
| Piézoélectrique | Analyse des chocs violents, auto-générateur de tension (passif) | Mauvaise réponse aux mouvements lents ou statiques | Tests d'impact (Crash tests), mesure des vibrations moteur |
| Piézorésistif | Mesure de l'accélération statique (gravité), grande précision | Consommation électrique, forte sensibilité à la chaleur | Aéronautique avancée, tests de sécurité structurelle |
Le rôle de l'accéléromètre dans l'automobile
Planqué quelque part sous la console centrale, ce petit composant dirige discrètement vos trajets. Il gave littéralement les calculateurs de bord avec des données rafraîchies à la milliseconde. Son rôle majeur ? Piloter vos systèmes ADAS (aides à la conduite avancées) et, disons-le franchement, assurer votre survie lors d'un crash.
Il agit d'abord comme le déclencheur d'urgence absolu. Lors d'un choc frontal, le capteur mesure la décélération extrême. Il autorise alors le déclenchement airbag avant même que votre visage n'ait le temps de heurter le volant. Ensuite, il gère la stabilité dynamique du châssis. Couplé à d'autres modules de contrôle, il pilote la fermeté d'une suspension active pour vous faire virer parfaitement à plat.
Mais c'est là que ça devient intéressant. Ce composant garantit aussi votre équilibre sur route glissante. En discutant en permanence avec le capteur de lacet, il gère le contrôle de trajectoire (ESP). Si l'ordinateur reçoit des paramètres physiques incohérents, il panique et active le mode dégradé. Voilà pourquoi un témoin d'erreur illumine parfois votre combiné d'instruments. Une alerte lumineuse jaune ou rouge vient très souvent de ce module fatigué. N'hésitez pas à fouiller la question en consultant notre dossier technique sur le sujet : Témoin multifonction Dacia : causes, diagnostic et solutions.
❓Foire Aux Questions (FAQ)
Où se trouve le capteur d'accélération dans une voiture ?
On le trouve généralement caché près du centre de gravité du véhicule. Les constructeurs le placent souvent sous la console centrale ou sous les moquettes des sièges avant pour mesurer fidèlement les vrais mouvements de la caisse.
Quelle est la différence entre un accéléromètre et un gyroscope ?
L'accéléromètre se concentre sur l'accélération linéaire pour les mouvements en ligne droite. Le gyroscope analyse quant à lui la vitesse de rotation pour surveiller les angles et l'inclinaison de la voiture. Les deux travaillent de pair.
Peut-on nettoyer ou réparer un capteur d'accélération ?
Oubliez cette idée. Aujourd'hui, ces composants électroniques micro-usinés sont totalement scellés en usine. En cas de panne avérée par le diagnostic, le remplacement strict de la pièce par une neuve est la seule véritable issue.
Comment savoir si un capteur d'accélération est défectueux ?
Une puce électronique en fin de vie ne prévient jamais. Aucun bruit suspect. Aucune fuite. Mais votre voiture va rapidement adopter des comportements très bizarres dès que ses calculateurs perdront leurs repères spatiaux. Gardez un œil sur les symptômes suivants.
Le voyant ESP ou ABS reste allumé en continu au tableau de bord. Le calculateur détecte une anomalie mathématique et préfère couper purement et simplement les aides au freinage par sécurité.
Vous constatez un déclenchement totalement intempestif de l'ABS. La pédale de frein se met à vibrer sous votre pied lors d'un léger ralentissement sur un bitume pourtant parfaitement sec.
Le comportement routier devient totalement erratique. La voiture décide de freiner une seule roue sans votre permission. Le système tente maladroitement de corriger une perte d'adhérence qui n'existe que dans la tête de la puce défectueuse.
Une perte brutale de puissance moteur accompagne parfois la panne. Le calculateur coupe sauvagement l'injection de carburant, persuadé que le véhicule est en train de partir en toupie.
Ne cherchez pas à ouvrir ou examiner physiquement la pièce située sous vos sièges. Un défaut au cœur d'une puce en silicium reste strictly invisible à l'œil nu. Le branchement d'une valise OBD performante est la seule solution viable. Elle permet de vérifier l'étalonnage en direct, de lire la télémétrie et de confirmer que le faisceau électrique n'a pas un faux contact.
L'accéléromètre a complètement changé la donne sur nos routes. De la vieille bille mécanique aux puces microscopiques, la technologie a fait un bond de géant. Comprendre comment un minuscule ressort interne encaisse les chocs physiques permet de dédramatiser la panne électronique. La prochaine fois que votre outil de diagnostic pointera du doigt ce composant, vous saurez exactement quelle force physique invisible il tentait de maîtriser. Et vous, quel code d'erreur exact s'affiche sur l'écran de votre lecteur OBD ce matin ?
